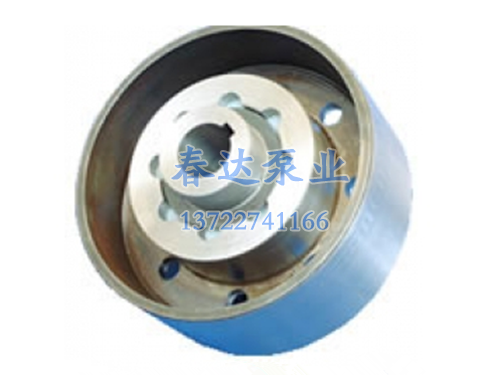

LZZ型（原ZLL型）-带制动轮弹性柱销齿式联轴器（GB5015-2003）
●弹性柱销齿式联轴器是利用若干非金属材料制成的柱销，置于两半联轴器与外环内表面之间的对合孔中，通过柱销传递转矩实现两半联轴器联接，该联轴器具有以下特点：
●（1）传递转矩大，在相同转矩时回转直径大多数比齿式联轴器小，体积小，质量轻，可部分代替齿式联轴器。
●（2）与齿式联轴器相比，结构简单，组成零件较少，制造较方便，不用齿轮加工机床。
●（3）维修方便，寿命较长，拆下档板即可更换尼龙柱销。
●（4）尼龙柱销为自润材料，不需润滑，不仅节省润滑油，而且净化工作环境。
●（5）减振动能差，噪声较大。
弹性柱销齿式联轴器具有一定补偿两轴相对偏移的性能，适用于中等和较大功率传动，不适用于对减振有一定要求和噪声需要严加控制的工作部位。

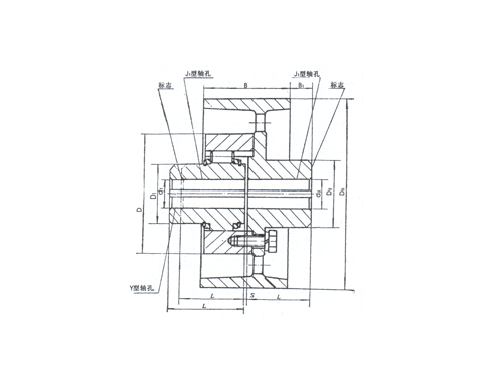

ZLL型-带制动轮弹性柱销齿式联轴器器基本参数和主要尺寸
型号 | 公称扭矩
Tn(N.m) | 许用转速
[n]r/min | 轴孔直径 | 轴孔配合长度 | D0 | D | B | S | 转动惯量
Kg.m2 | 质量m Kg | Y型 | J1型 | d1 | d2 | L | L1 | ZLL1 | 250 | 4000 | 16 18 19 | 16 18 19 | 42 | 30 | 160 | 98 | 68 | 3.5 | 0.022 | 7 | 20 22 24 | 20 22 24 | 52 | 38 | 25 28 | 25 28 | 62 | 44 | 30 32 35 38 | 30 32 | 82 | 60 | ZLL2 | 630 | 3800 | 25 28 | 25 28 | 62 | 44 | 200 | 124 | 85 | 5 | 0.063 | 12.6 | 30 32 35 38 | 30 32 35 38 | 82 | 60 | 40 42 45 48 | 40 42 | 112 | 84 | ZLL3 | 1600 | 3000 | 40 42 45 48 50 55 56 | 40 42 45 48 50 55 56 | 112 | 84 | 250 | 166 | 105 | 5 | 0.24 | 30.4 | 60 63 65 70 | 60 | 142 | 107 | ZLL4 | 4000 | 2400 | 50 55 56 | 50 55 56 | 112 | 84 | 315 | 214 | 132 | 5 | 0.65 | 52.4 | 60 63 65 70 71 75 | 60 63 65 70 71 75 | 142 | 107 | 80 85 90 | 80 | 172 | 132 | ZLL5 | 6300 | 1900 | 60 63 65 | 60 63 65 | 142 | 107 | 400 | 240 | 168 | 7 | 1.63 | 81.3 | 70 71 75 | 70 71 75 | 80 85 90 95 | 80 85 90 95 | 172 | 132 | ZLL6 | 10000 | 1500 | 70 71 75 | 70 71 75 | 142 | 107 | 500 | 280 | 210 | 7 | 4.4 | 139.8 | 80 85 90 95 | 80 85 90 95 | 172 | 132 | 100 110 120 | 100 110 120 | 212 | 167 | ZLL7 | 16000 | 1200 | 80 85 90 95 | 80 85 90 95 | 172 | 132 | 630 | 330 | 265 | 9 | 12.8 | 257 | 100 110 120 125 | 100 110 120 125 | 212 | 167 | 130 | 130 | 252 | 202 | ZLL8 | 25000 | 1050 | 90 95 | 90 95 | 172 | 132 | 710 | 370 | 298 | 9 | 20.9 | 331 | 100 110 120 125 | 100 110 120 125 | 212 | 167 | 130 140 150 | 130 140 150 | 252 | 202 | 160 170 180 | ? | 302 | 242 | ZLL9 | 31500 | 950 | 100 110 120 125 | 100 110 120 125 | 212 | 167 | 800 | 384 | 335 | 11 | 33.5 | 424 | 130 140 150 | 130 140 150 | 252 | 202 | 160 170 | 160 170 | 302 | 242 |
|
